LS型手動旋轉反沖洗式工業濾水器
————手動反沖式工業濾水器
在電站、化工、印染、造紙等行業的供用水管道上,由于從江、河、湖、海中取水的來源不同,所以在水中存在著各種各樣的雜質。如：工業廢棄物、浮草、魚蝦、田螺等。
有時在供水系統的管道前,都采用一次濾網進行處理。但處理后的水質中仍存在著一些體積較小的雜物,如：小顆粒狀的懸浮物、田螺等。當它們在供用水系統中聚集到一定程度而不清除時,將導致通流面積減少,最終導致堵塞,嚴重時造成停機;尤其對安全運行構成極大威脅。所以在大管徑的管道上設置二次濾網,在小管徑的管道上設置工業濾水器是很有必要的。
鑒于經濟、方便和維修以及空間安裝位置等多方面因素,新型LS型手動旋轉反沖洗式工業濾水器系列產品的特點就是滿 足用戶要求,徹底解決上述問題。
LS型手動旋轉反沖洗式工業濾水器安裝在供用水管道上,具有結構簡單,空間占位小,造價低,過濾流量大,精度高(過濾精度可由用戶自己選定,通常為Ø2～Ø7mm)等諸多優點,特別適用于母管制供用水的支管道上,從而具有反沖洗式二次濾網和二次濾網所不及的優點。
二、LS型手動旋轉反沖洗式結構簡介和使用說明:

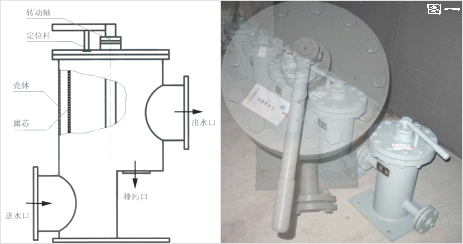

1、本系列濾水器由：①轉動軸②定位桿③殼體④濾芯⑤進水口⑥出水口⑦排污口等組成。
一般水質為淡水型的,濾水器的濾網和內部主要部件為不銹鋼材質,若為海水或具有強酸堿型的建議接觸介質的部件采用特殊不銹鋼材質。
2、工業濾水器與管道系統連接后,水就會從進水口進入濾水器,過濾后的水從出水口流出,當水中雜質通過網芯時, 由于體積大于網芯孔,而被截留在網芯上,當聚集到一定數量時,即造成進水口和出水口有一定差壓,這時可轉動網芯進行輪次反沖洗,雜質將會從排污口自行排出。
三、LS型手動旋轉反沖洗式工業濾水器應用范圍:
本產品主要適用于Dg500mm以下的管道,屬替代二次濾網的小型濾水器,可任意選用精度,一般采用手動,手柄按產品上所標的定點位置依次轉動,濾水器內部的幾個過濾室即可逐一清洗,從而達到自動反沖過濾水中雜質的目的。
四、LS型手動旋轉反沖洗式工業濾水器定貨須知和規格說明:
1. 根據水質給出過濾的精度要求(范圍在孔徑2～Ø7mm之間選用)。
2. 告知流量、壓力及管道的通徑和壁厚,材質等參數,以便本廠設計制造所需產品型式。

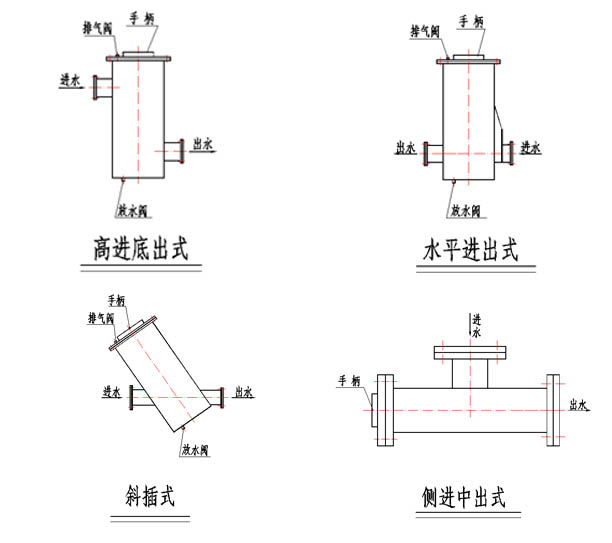

3. 確定濾水器安裝位置和安裝型式(如:高進低出式,斜插式,側進中出式等)。
4. Dg300以下管道均為LS型手動旋轉反沖洗式工業濾水器,Dg350以上管道根據需要也可采用LD型電動旋轉反沖洗式工業濾水器。
5. 本產品為系列產品,L為濾水器代號,S為進水管道代號。
如：Dg350管道所需的工業濾水器的產品型號為：LS—Ø350型。
訂購旋轉反沖洗濾水器請?zhí)峁┮韵聟?shù)：
1.過濾介質
2.進出水管接口管徑
3.過濾網孔直徑
4.流 量____t/h
5.壓力、溫度
6.安裝要求及制動方式
|
