新型汽液兩相流自動調節疏水器在電廠中的應用?
一、新型汽液兩相流自動調節疏水器改造前設備運行狀況
樟洲發電廠4號機組是哈爾濱汽輪機廠生產的N300-150型400MW汽輪機組,機組回?zé)嵫h(huán)配2臺高壓加熱器5臺低壓加熱器、2臺除氧器。高、低壓加熱器所用疏水器為電動式水位調節器,其工作原理是把加熱器中疏水水位變化的信號輸入調節系統，進行綜合后控制執行器動作,通過閥門通道的開大或關小調節疏水流量，達到控制加熱器水位的目的。
與目前傳統的浮子式新型汽液兩相流自動調節疏水器及氣動式水位調節器相似，電動式水位調節器運行1-2年后，由于機械傳動部件、執行機構動作頻繁，經常造成卡澀、泄漏無水位運行、疏水管道沖蝕嚴重等問題。
新型汽液兩相流自動調節疏水器不能正常運行，導致加熱器長期低水位甚至無水位運行，給設備帶來一系列安全、經濟性的問題。
在經濟性方面，當加熱器水位調節器出故障時，本級加熱器疏水自流到下一級加熱器，與此同時大量的蒸汽串入下一級加熱器汽化放熱，對該加熱器的回?zé)岢槠哂小芭艛D。作用，從而減少了低一級加熱器的抽汽量，而多耗了高一級加熱器品質較高的回?zé)岢槠?使得蒸汽未能得到充分利用，造成機組回?zé)嵫h(huán)的整體熱經濟性大幅度降低。而且，大量的汽水混合物進入除氧器，使得除氧器的溫度、壓力難以調整控制。
在安全性方面，水位調節器故障導致加熱器長期處于低水位運行狀態，蒸汽進入疏水管道，形成蒸汽和疏水的兩相流動。(在水住過低的情況下，疏水在流動過程中也很容易因壓損而造成疏水在管道內“閃蒸”，同樣形成汽水兩相流)容積流量增大，流連也增大，造成疏水管道帶汽振動。連云港市神美公司生產新型汽液兩相流自動調節疏水器和除氧器，提供該廠400MW機組靠除氧器的一級高壓加熱器，由于其疏水引入除氧器的管路很長，在疏水器改造以前，一直存在管道振動大的問題，雖然多次進行管路、閥門和支吊架的改造也不能解決，威脅著設備的安全。
二、新型汽液兩相流自動調節疏水器原理及特點：

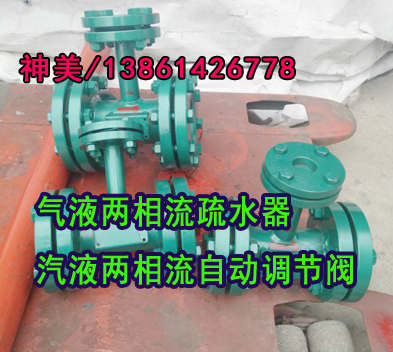

汽液兩相流自調節疏水器是基于流體力學理論，利用汽液兩相流的流動特性設計的一種新型疏水器。它無需外力驅動，執行機構的動力源來自本級加熱器的蒸汽，所需蒸汽量約為加熱器疏水量的1%-2%.
自調節疏水器主要由傳感變送器和主調節器兩部分組成，如圖1所示、傳感變送器的作用是發送水位信號和變送調節用汽量，完成常規自拉制裝置中的測量變送、給定值設定、偏差比較、放大運算功能。主調節器的作用是控制出口水量,相當于常規自動控制裝置的執行機構。其調節原理是當加熱器1的水位上升時，傳感變送器(信號筒)2內的水位隨之上升，發送的調節汽量減少，因而流過主調節器5中兩相流的汽量減少，水量增加，加熱器1的水位隨之下降。反之亦然。由此實現了加熱器水位的自動控制。
該產品無任何運動部件無機械及電氣傳動裝置無泄漏可靠性好，不受外界干擾，抗干擾能力強，安全性能高D可實現自動連續調節自調節能力強,液位相對穩定;無需外力驅動，1,加熱器2.傳感變送器3.調節汽網屬自力式智能調節。據4.調節網5.主調節器6.旁路調節網資料介紹，該產品適用圖1汽液兩相流自調節于電力行業的高，低壓疏水器系統示意圖加熱器，連續排污擴容器、生水加熱器、熱網加熱器等壓力容器的水位控制。同時適用于石油、化工和鋼鐵冶金等部門的各類容器的液位控制。
三、新型汽液兩相流自動調節疏水器改造情況介紹
2018年初我廠對4號機高壓加熱器疏水系統（高加疏水器）進行了改造。由該產品生產廠家提供信號筒及主調節器，其余管道和閥門(閘閥)由用戶自備。原有水位調節器的熱工控制系統和裝置全部取消。
安裝時高加疏水器信號簡汽側均從原調整閥汽側引入口接入，水側均取自疏水管，信號簡重直安裝。利用原新型汽液兩相流自動調節疏水器作為旁路調節網。
安裝后在機組最大負荷和最低負荷下分別對調節汽園、旁路調節網、調節閥等進行整定。一次調整到位后再不需進一步調整，可做到不用操作隨機啟停。
四、新型汽液兩相流自動調節疏水器改造后運行情況加熱器水位穩定：
從現場運行實踐表明，該種新型汽液兩相流自動調節疏水器投運后自調節能力強，當機組負荷在100%-60%范圍內變化時，加熱器水位波動值為50~100mm，并能全自動工作，保證水位上不報警，下有水位。
|
